Yuk Mengenali Komponen Dasar Elektronika

1.       Resistor
Sebelumnya saya sudah membahas resistor pada entri blog saya. Di sini saya akan menjelaskan kembali resistor. Resistor berfungsi untuk mengendalikan arus listrik yang lewat pada rangkaian elektronika dan mengendalikan nilai tegangan listrik. Sebelum mengetahui nilai pada resistor tersebut kita harus bisa membaca gelang resistor dan itu sudah saya bahas di blog ini.

2.      Potensiometer
Merupakan komponen resistor terminal. Jika ketiga terminal digunakan,potensiometer berfungsi sebagai rangkaian pembagi tegangan.  Namun jika hanya 2 terminal (terminal bagian tengah dan salah satu terminal bagian tepi) yang digunakan,potensiometer berfungsi sebagai variabel resistor atau rheostat. Potensiometer biasa digunakan untuk pengaturan volume radio.
Yuk liat gambarnya


                                                      2.1   Potensiometer
Ternyata potensiometer ada beberapa jenis,antara lain sebagai berikut:
a.       Trimmer Potensiometer ( Trimpot/Single Turn)
Merupakan komponen resistor 3 terminal seperti potensiometer biasa. Fungsinya :
Jika ketiga terminal digunakan,trimpot berfungsi sebagai rangkaian pembagi tegangan.
Namun jika hanya 2 terminal (terminal bagian tengah dan salah satu terminal bagian tepi) yang digunakan,trimpot berfungsi sebagai variabel resistor, nilai resistansi trimpot ini bisa diubah-ubah dengan menggunakan obeng.



                                                             2.2   Trimpot
b.      Multiturn
Merupakan resistor variabel yang memilki 3 terminal yang tidak memilki batas putaran pada kedua arahnya. Jika ketiga terminal digunakan berfungsi sebagai rangkaian pembagi tegangan.
Ketika 2 terminal yang dimana terminal tengah dan tepi yang digunakan maka berfungsi sebagai variable resistor. Namun nilai resistansi pada multiturn dapat diubah dengan menggunakan obeng.


                                                          2.3   Multiturn
c.       Negative Temperature Coefficient (NTC)
Dimana nilai tahanan listrik berubah-ubah sesuai suhu yang jatuh pada NTC. Jika suhu panas,nilai NTC kecil. Dan jika suhu dingin,nilai NTC besar.


                                                          2.4   NTC

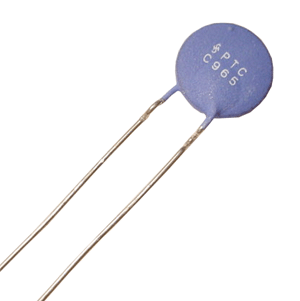

d.      Positive Temperature Coefficient (PTC)
Sama seperti NTC nilai tahan listrik juga berubah-ubah sesuai suhu yang jatuh pada PTC. Namun hasilnya kebalikan dari NTC karena jika suhu panas,nilai PTC besar. Dan jika suhu dingin,nilai PTC kecil.




                                                       2.5   PTC
e.      Kondensator (Kapasitor)
Merupakan komponen yang berfungsi untuk menyimpan muatan listrik sementara.
                      Kapasitor dilambangkan dengan C dengan satuan F(Farad).


                                                          2.6   Kapasitor
f.        Dioda
Dioda merupakan komponen aktif yang berfungsi sebagai penyearah. Dioda terbuat dari semikonduktor jenis silikon dan germanium.
Dioda dibagi menjadi menjadi 3 yaitu: dioda penyearah,dioda zener,dan dioda foto.


                                                    2.7 Dioda
g.       Transistor
Merupakan komponen elektronika pertama yang mengantarkan dunia elektronika klasik menuju modern.
Berfungsi sebagai sakelar dan komponen penguat tegangan atau arus listrik.
Berdasarkan jenis sambungannya transistor dibedakan menjadi 2 jenis yaitu:
BJT dan FET

                                                     2.8 Transistor
h.      Induktor
Merupakan komponen listrik yang berfungsi untuk menyimpan energi magnetik dan digunakan sebagai beban induktif.
Besaran yang diukur pada induktor adalah induktansi yang dinotasikan dengan L dengan satuan henry (H).


                                                     2.9 Induktor
i.         Integrated Circuit (IC)
Komponen elektronik yang dibuat dari bahan semikonduktor dan merupakan pengembangan dari transistor. Jenis-jenis kemasan IC  yang umum digunakan antara lain : Single in-Line package (SIP)Dual in-Line package (DIP),Quad in-Line Package (QIP),dan Flat Packs

                                                           2.10 IC

Cukup sampe disini dulu..saya akan membahas lebih lanjut tentang kapasitor, Dioda, Transistor, dan IC  di kesempatan lain

Sumber : buku yang saya baca dan gambar saya browsing dari internet.
